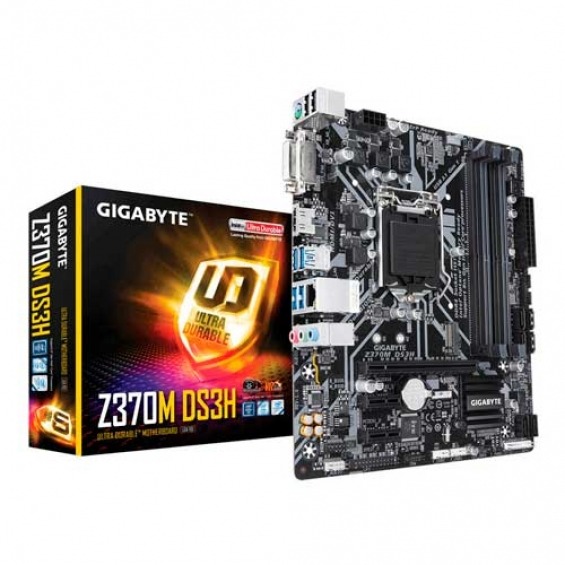

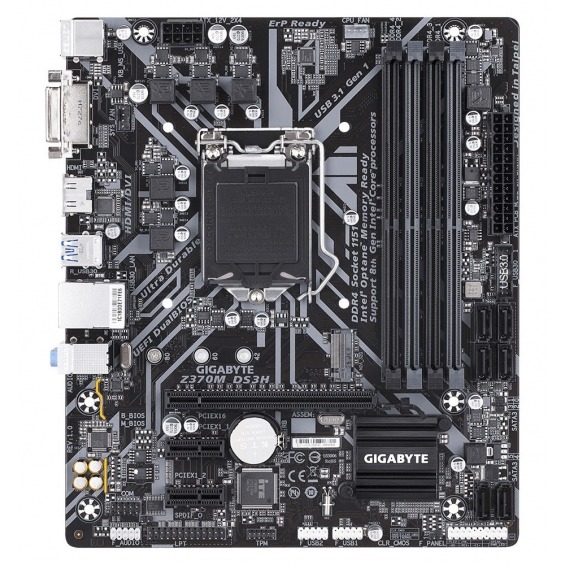

Placa Base Gigabyte Z370M DS3H

Procesador
- Support for 8th Generation Intel® Core i7 processors/Intel® Core i5 processors/Intel® Core i3 processors in the LGA1151 package
- Caché L3 varía según la CPU
Memoria
- 4 x sockets DDR4 DIMM con soporte de hasta 64 GB de memoria del sistema
- Arquitectura de memoria Dual Channel
- Support for DDR4 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666 / 2400 / 2133 MHz memory modules
- Soporte para módulos de memoria ECC Un-buffered UDIMM 1Rx8/2Rx8 (operando en modo no-ECC)
- Soporte para módulos de memoria non-ECC Un-buffered DIMM 1Rx8/2Rx8
- Soporte para módulos de memoria Extreme Memory Profile (XMP)
Chipset
- Intel® Z370 Express Chipset
Onboard Graphics
- Procesador gráfico integrado Soporte Intel® HD Graphics:
- 1 x HDMI port, supporting a maximum resolution of 4096x2160@30 Hz
- * Support for HDMI 1.4 version and HDCP 2.2.
- 1 x puerto DVI-D , soportando una resolución máxima de 1920x1200@60 Hz
- * El puerto DVI-D no soporta conexión D-Sub por adaptador.
- Máxima memoria compartida: 1 GB.
Audio
- Realtek® ALC887 codec
- Audio de alta definición
- 2/4/5.1/7.1-channel
- Soporte para salida S / PDIF
LAN
- Intel® GbE LAN chip (10/100/1000 Mbit)
Expansion Slots
- 1 x PCI Express x16, funcionando a x16
- 2 x PCI Express x1 slots
- (Todos los slots PCI Express conforman el estandar PCI Express 3.0)
Storage Interface
- Chipset:
- 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280 SATA and PCIe x4/x2 SSD support)
- 6 x conector SATA 6Gb/s
- Soporta RAID 0, RAID 1, RAID 5, y RAID 10
- * Consulte "1-7 Conectores internos" para obtener los avisos de instalación de los conectores M.2 y SATA.
- Memoria Intel® Optane
USB
- Chipset:
- 6 x USB 3.1 Gen 1 ports (4 ports on the back panel, 2 ports available through the internal USB headers)
- 6 x puerto USB 2.0/1.1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los conectores USB internos)
Internal I/O Connectors
- 1 x conector de alimentación principal ATX 24-pin
- 1 x conector de alimentación ATX 12V 8-pin
- 1 x conector del ventilador de la CPU
- 6 x conector SATA 6Gb/s
- 1 x conector del panel frontal
- 1 x conector de audio en el panel frontal
- 1 x conector S/PDIF Out
- 2 x conectores USB 2.0/1.1
- 1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
- La función TPM es opcional según las diferentes políticas locales
- 1 x Clear CMOS jumper
- 1 x conector de puerto paralelo
- 1 x conector del puerto de serie
- 1 x cabezal USB 3.1 Gen 1
- 1 x conector del ventilador del sistema
- 1 x Triple conector socket M.2
Paneles traseros
- 1 x puerto teclado / ratón PS / 2
- 1 x HDMI
- 1 x puerto DVI-D
- 1 x Puerto RJ-45
- 4 x puertos USB 3.1 Gen 1
- 2 x puerto USB 2.0/1.1
- 3 x jacks de audio (Line In, Line Out, Mic In)
I/O Controller
- Chip controlador E/S iTE®
H/W Monitoring
- Detección de voltaje
- Detección de temperatura
- Advertencia de sobrecalentamiento
- Aviso en caso de fallo en el ventilador
- Control de la velocidad del ventilador
- * El soporte para la función de control de la velocidad del ventilador dependerá del sistema de refrigeración que se instale.
BIOS
- 2 x flash de 128 Mbit
- Licencia para uso de UEFI BIOS de AMI
- Soporta DualBIOS
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Factor de forma
- Micro ATX Form Factor 22.6cm x 19.3cm
