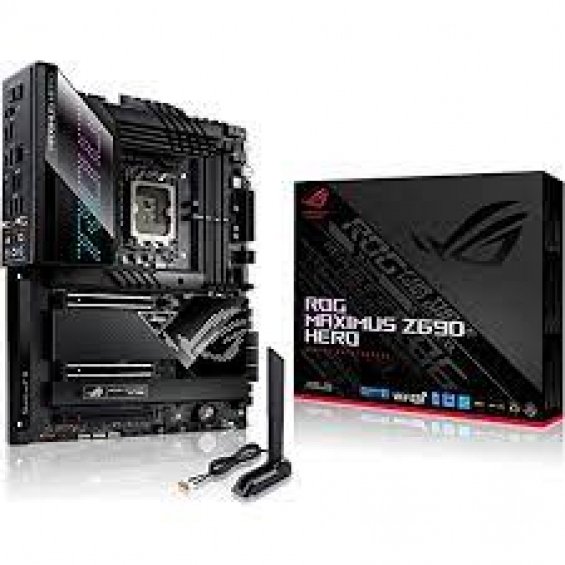

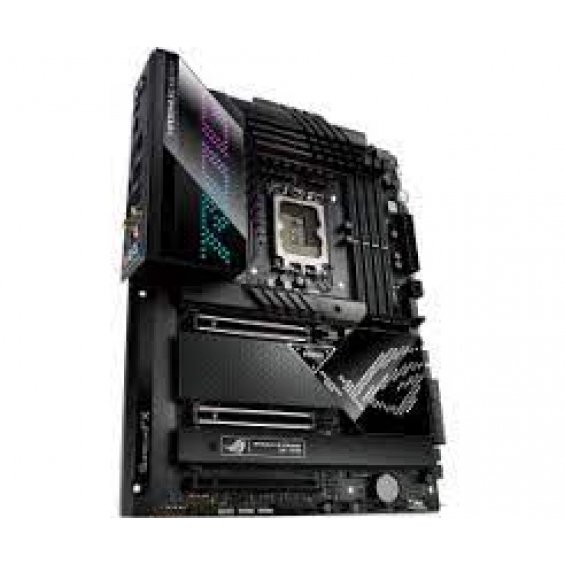

Placa Asus ROG Maximus Z690 Hero

CPU

Intel® Socket LGA1700 para procesadores ^Intel® Core™ de 13.ª generación e Intel® Core™ de 12.ª ^generación , ^Pentium® Gold ^{y Celeron®}

Admite la tecnología Intel ^® Turbo Boost 2.0 y la tecnología Intel ^® Turbo Boost Max 3.0**
* Consulte www.asus.com para ver la lista de soporte de CPU.
** La compatibilidad con Intel ^® Turbo Boost Max Technology 3.0 depende de los tipos de CPU.

conjunto de chips

Z690

Memoria

Tamaño máximo de memoria:128GB

4 módulos DIMM, máx. 128 GB, DDR5 6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800 MT/s No ECC, memoria sin búfer*

Arquitectura de memoria de doble canal
compatible con Intel® ^Extreme Memory Profile (XMP)

*La tasa de datos de memoria real depende de los tipos de CPU y los módulos DRAM; Listas de proveedores)

Gráficos

1 puerto HDMI ^® **
2 puertos Intel ^® Thunderbolt™ 4 (USB Type-C ^® ) compatibles con salidas de video DisplayPort 1.4 y Thunderbolt™
* Las especificaciones gráficas pueden variar entre los tipos de CPU. Consulte www.intel.com para obtener actualizaciones.
** Admite 4K@60Hz como se especifica en HDMI 2.1.

Ranuras de expansión

Procesadores Intel® ^de 13.ª y 12.ª ^{generación *}

2 ranuras PCIe 5.0 x16 (admite modos x16 o x8/x8)**  Conjunto de chips
Intel ^® Z690***
1 ranura PCIe 4.0 x16 (admite modos x4, x4/x4)
* Consulte la tabla de bifurcación de PCIe en el Capítulo 1.

** Cuando la tarjeta ROG Hyper M.2 está instalada en PCIEX16(G5)_1, PCIEX16(G5)_2 solo funcionará x8 y si la tarjeta ROG Hyper M.2 está instalada en PCIEX16(G5)_2, PCIEX16(G5)_1 funcionará ejecutar x8 solamente.
*** Admite Intel ^® Optane Memory H Series en la ranura PCIe conectada a PCH.

Almacenamiento

Admite 5 ranuras M.2 y 6 puertos SATA de 6 Gb/s

Total admite 5 ranuras M.2 y 6 puertos SATA de 6 Gb/s* Procesadores
Intel® ^de 13.ª y 12.ª ^{generación M.2_1 ranura (}
clave M), tipo 2242/2260/2280/22110 (admite el modo PCIe 4.0 x4. )
- Los procesadores Intel® ^de 13.ª y 12.ª ^{generación admiten} el modo PCIe 4.0 x4. ^{Ranura Hyper M.2_1 (Clave M) a través de la} tarjeta ROG Hyper M.2, tipo 2242/2260/2280/22110*** : los procesadores Intel® ^de 13.ª y 12.ª ^generación admiten PCIe 5.0 x4 en modo ^Chipset Intel® Z690** M Ranura .2_2 (clave M), tipo 2242/2260/2280 (admite modo PCIe 3.0 x4)




Ranura M.2_3 (Key M), tipo 2242/2260/2280 (admite modos PCIe 4.0 x4 y SATA)
Ranura Hyper M.2_1 (Key M) mediante tarjeta ROG Hyper M.2, tipo 2242/2260/2280/22110 ( compatible con el modo PCIe 4.0 x4)***
Ranura Hyper M.2_2 (Key M) a través de la tarjeta ROG Hyper M.2, tipo 2242/2260/2280/22110 (compatible con el modo PCIe 4.0 x4)****
6 x SATA 6Gb/ s puertos*****
* La tecnología Intel ^® Rapid Storage admite NVMe RAID 0/1/5, SATA RAID 0/1/5/10.
** La tecnología Intel ^® Rapid Storage es compatible con Intel ^® Optane Memory H Series en ranuras M.2 conectadas a PCH.
*** Cuando la tarjeta ROG Hyper M.2 está instalada en PCIEX16(G5)_1, la ranura Hyper M.2_1 puede admitir el modo PCIe 4.0 x4. Cuando la tarjeta ROG Hyper M.2 está instalada en PCIEX16(G5)_2, la ranura Hyper M.2_1 puede admitir el modo PCIe 5.0 x4. Cuando la tarjeta ROG Hyper M.2 está instalada en PCIEX16 (G4), las ranuras Hyper M.2_1 y Hyper M.2_2 pueden admitir el modo PCIe 4.0 x4.
**** Cuando la tarjeta ROG Hyper M.2 está instalada en PCIEX16(G5)_1 o PCIEX16(G5)_2, la ranura Hyper M.2_2 se desactivará. Cuando la tarjeta ROG Hyper M.2 está instalada en PCIEX16 (G4), las ranuras Hyper M.2_1 y Hyper M.2_2 pueden admitir el modo PCIe 4.0 x4.
***** La configuración RAID y las unidades de arranque no son compatibles con los puertos SATA6G_E1-2

LAN

1 x Ethernet Intel® de 2,5 ^Gb

ASUS LAN Guard

Red de datos inalambricos

Intel® ^WiFi 6E

2x2 WiFi 6E (802.11a/b/g/n/ac/ax)

Admite banda de frecuencia de 2,4/5/6 GHz*

Listo para hardware Bluetooth v5.2**

* La regulación de WiFi 6E 6GHz puede variar entre países, y la función estará lista en Windows 11 o posterior.

Puertos USB

USB trasero:11 puertos totales

2 x puertos Thunderbolt™ 4 (2 x USB Type-C ^® )
7 x puertos USB 3.2 Gen 2 (6 x Type-A + 1 x USB Type-C ^® )
2 x puertos USB 2.0 (2 x Type-A)

1 conector USB 3.2 Gen 2x2 (compatible con USB Type-C ^® )
2 cabezales USB 3.2 Gen 1 compatibles con 4 puertos USB 3.2 Gen 1 adicionales
2 cabezales USB 2.0 compatibles con 4 puertos USB 2.0 adicionales

Audio

ALC4082

CODEC de audio de alta definición con sonido envolvente ROG SupremeFX 7.1 ALC4082

- Sensor de impedancia para salidas de auriculares delanteras y traseras

- Admite: detección de jack, multitransmisión, reasignación de jack del panel frontal

- Salida de reproducción estéreo SNR de 120 dB de alta calidad y entrada de grabación SNR de 113 dB

- Admite reproducción de hasta 32 bits/384 kHz

Funciones de audio:
- Tecnología de blindaje SupremeFX

- ESS ^® SABRE9018Q2C DAC/AMP
- Conectores de audio chapados en oro
- Puerto de salida S/PDIF óptico posterior
- Condensadores de audio premium
- Cubierta de audio
*El puerto de salida de línea del panel posterior no admite audio espacial. Si desea utilizar audio espacial, asegúrese de conectar su dispositivo de salida de audio al conector de audio en el panel frontal de su chasis.

Puertos del panel trasero

 2 puertos Thunderbolt™ 4 USB Type- ^C®

7 puertos USB 3.2 Gen 2 (6 x Tipo-A + 1 x USB Tipo-C ^® )

2 puertos USB 2.0 (2 de tipo A)

1 x puerto ^HDMI®

1 módulo wifi.

1 puerto Ethernet Intel® de 2,5 ^Gb

5 conectores de audio chapados en oro

1 puerto de salida S/PDIF óptico

1 botón BIOS FlashBack™

1 botón CMOS transparente

Puertos E/S internos

2 x puerto(s) Thunderbolt™ 4 (2 x USB Type-C ^® ) con soporte de carga de hasta 5 V/3 A, 15 W

Relacionado con el ventilador y la refrigeración

1 cabezal de ventilador de CPU de 4 pines

1 cabezal de ventilador OPT de CPU de 4 pines

1 cabezal de bomba AIO de 4 pines

Cabezales de ventilador de chasis de 4 x 4 pines

1 cabezal W_PUMP+

1 cabezal de entrada de agua de 2 pines

1 cabezal de salida de agua de 2 pines

1 cabezal de flujo de agua de 3 pines.

Relacionado con el poder

1 conector de alimentación principal de 24 pines

2 conectores de alimentación de 8 pines +12 V

1 conector de tarjeta gráfica PCIe de 6 pines

Relacionado con el almacenamiento

3 x ranuras M.2 (Clave M)

6 puertos SATA 6Gb/s

USB

1 x conector USB 3.2 Gen 2x2 (compatible con USB Type-C ^® )

2 cabezales USB 3.2 Gen 1 admiten 4 puertos USB 3.2 Gen 1 adicionales

2 cabezales USB 2.0 admiten 4 puertos USB 2.0 adicionales

Misceláneas

3 encabezados direccionables Gen 2

1 encabezado AURA RGB

1 botón FlexKey

1 encabezado de audio del panel frontal (AAFP)

1 cabezal SPI TPM (14-1 pines)

1 botón de inicio.

1 x botón Reintentar

1 cabezal de panel de sistema de 10-1 pines

1 cabezal de sensor térmico.

Caracteristicas especiales

Kit Extreme OC

- Botón FlexKey

- Botón Reintentar

- Botón de inicio

Motor extremo Digi+

- Capacitores Metálicos Negros 10K

- Estrangulador de aleación microfina

Diseño Q de ASUS

- Cierre Q M.2

- Ranura PCIe Q-Release

- Código Q

- Conector Q

-Q-DIMM

- Q-LED (CPU [rojo], DRAM [amarillo], VGA [blanco], Dispositivo de arranque [amarillo verde])

- Ranura Q

Solución térmica ASUS

- Placa posterior del disipador de calor M.2

- Disipadores de calor M.2

- Diseño de disipador de calor VRM

ASUS EZ DIY

- Botón BIOS FlashBack™

- Botón Borrar CMOS

- Protector de palanca de zócalo de CPU

-ProCool II

- Escudo de E/S premontado

- Ranura segura

- DIMM seguro

Sincronización de AURA

- Cabecera(s) AURA RGB

- Encabezados direccionables Gen 2

Panel frontal USB 3.2 Gen 2x2 con soporte Quick Charge 4+

- Soporte: hasta 60 W de carga*

- Salida: 5/9/15/20V máx. 3 A, PPS: 3,3–21 V máx. 3A

- Compatible con QC 4.0/3.0/2.0, PD3.0 y PPS

* Para admitir 60 W, instale el cable de alimentación en el conector de la tarjeta gráfica PCIe de 6 pines o solo puede admitir 27 W

HIDRANODO ASUS

- 3 x Soporte de ventilador de chasis* (CHA_FAN1P,CHA_FAN2P,CHA_FAN3P)

* Visite el sitio web de ASUS para obtener la lista de compatibilidad más reciente.

Funciones de software

Software exclusivo de ROG

-ROG CPU-Z

- GameFirst VI

- Sonic Studio III + Mezclador virtual de Sonic Studio + Compañero de Sonic Suite

- Radar sónico III

- Sonido ^{DTS® sin consolidar}

- BullGuard Internet Security (versión completa de 1 año)

Software exclusivo de ASUS

Caja de armería

- AIDA64 Extreme (versión completa de 1 año)

- Creador de AURA

- Sincronización de AURA

- Fan Experto 4

- Cancelación de ruido AI bidireccional

Paquete de IA 3

- Fácil optimización con AI Overclocking

 TPU

 EPU

 Control de energía DIGI+

 aplicación turbo

Mi Asus

WinRAR

BIOS UEFI

Guía de overclocking de IA

ASUS EZ DIY

-ASUS CrashFree BIOS 3

-ASUS EZ Flash 3

- Modo ASUS UEFI BIOS EZ

MemTest86

BIOS

Flash ROM de 256 Mb, UEFI AMI BIOS

Manejabilidad

WOL por PME, PXE

Accesorios

cabos

1 cable de extensión ARGB RGB

1 cable de extensión RGB.

4 cables SATA de 6 Gb/s

Tarjeta ROG Hyper M.2

1 x Tarjeta ROG Hyper M.2 con disipador de calor

2 paquetes de tornillos M.2 para la tarjeta ROG Hyper M.2

Misceláneas

1 antena móvil ASUS Wi-Fi

1 paquete Q-Latch M.2

2 paquetes Q-Latch M.2 para placa posterior M.2

1 paquete de goma M.2.

1 x conector Q

1 soporte para tarjeta gráfica ROG

1 pegatinas ROG.

1 llavero ROG.

1 tarjeta de agradecimiento ROG

Medios de instalación

1 unidad USB con utilidades y controladores

Documentación

1 guía de usuario.

sistema operativo

Windows® 11, Windows® ^{10 de} 64 bits

factor de forma

ATX

30,5 cm x 24,4 cm
